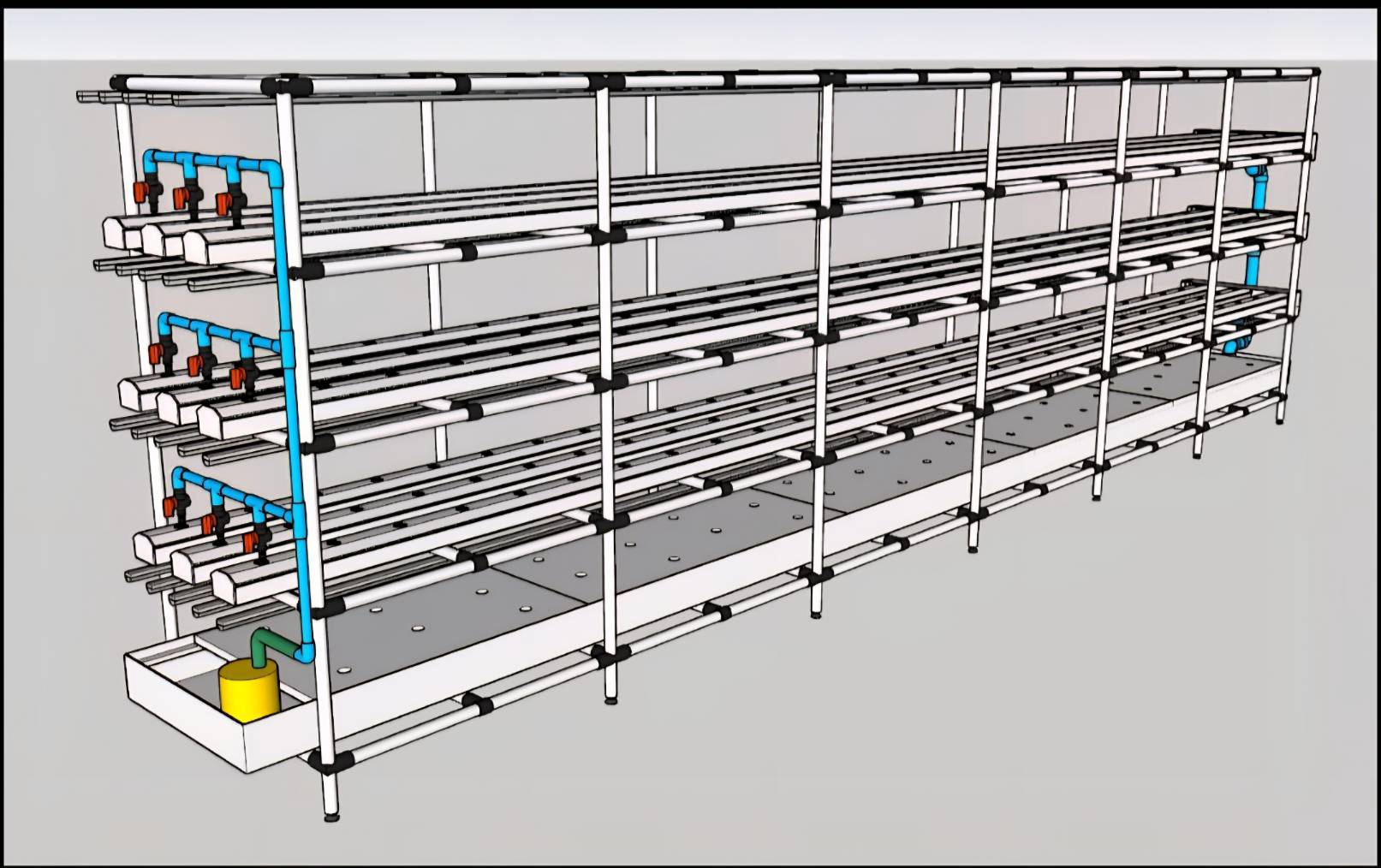

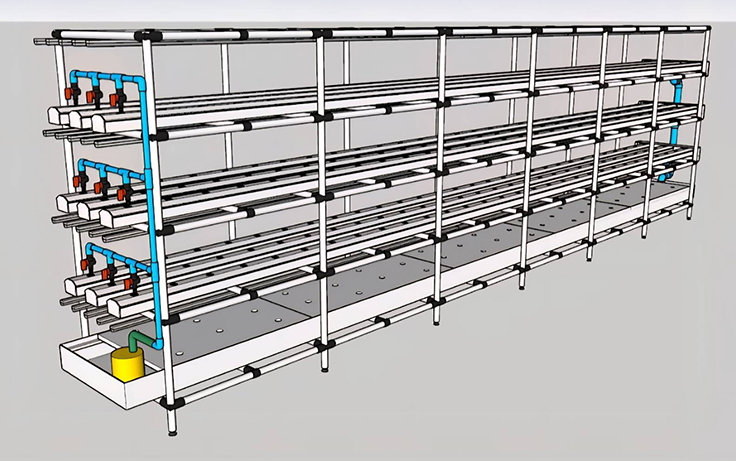

ระบบปลูกพืชไฮโดรโปนิกส์แนวดิ่งแบบมีแสงเทียม
(Vertical Hydroponics with Artificial Light)
ประเภทสิทธิบัตรอนุสิทธิบัตร (Petty Patent) | เลขที่สิทธิบัตร 21072 | ชื่อผู้ขอ บริษัท โนบิทเทอร์ จำกัด
ระบบนี้ถูกออกแบบมาเพื่อให้สามารถปลูกพืชได้ในพื้นที่จำกัด โดยมีโครงสร้างเป็นชั้นๆ วางเรียงกันในแนวตั้ง พร้อมมีระบบแสงสว่างและน้ำหมุนเวียนที่ช่วยให้พืชเจริญเติบโตได้ดีแม้ในอาคารหรือพื้นที่ไม่มีแสงแดด
ส่วนประกอบหลักของระบบ

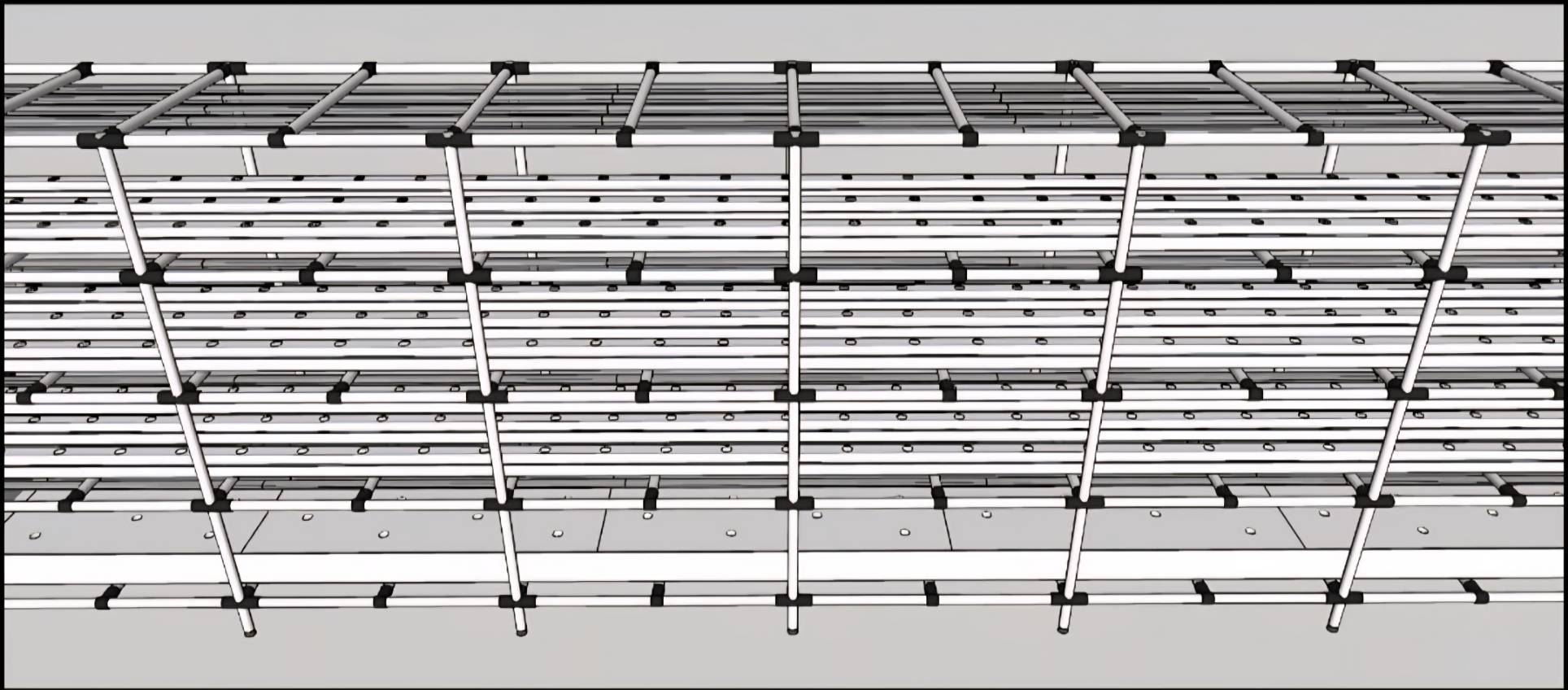

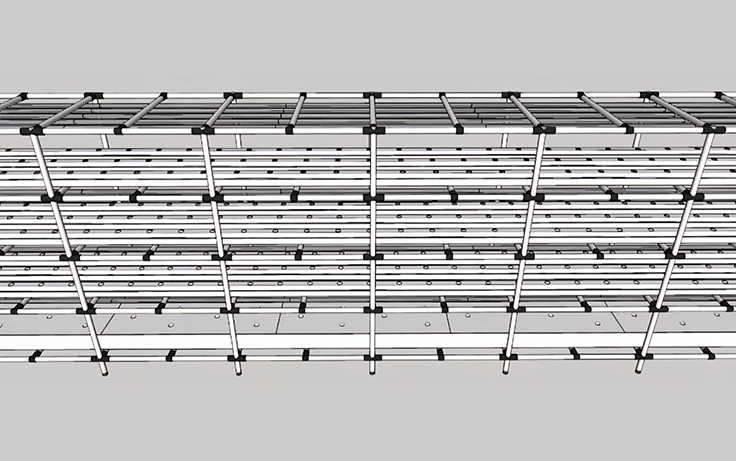

1.*โครงชั้นวาง (Rack)*
* ทำจากโครงเหล็กหรือวัสดุแข็งแรง เป็นรูปสี่เหลี่ยมผืนผ้า
* มีเสาแนวตั้งที่มุมทั้ง 4 และคานแนวนอนที่ยึดเข้าด้วยกัน
* สามารถเพิ่มจำนวนชั้นวางขึ้นในแนวดิ่งได้ตามต้องการ
* ด้านล่างสุดสามารถติดล้อเพื่อเลื่อนเคลื่อนย้ายได้ง่าย
2. *รางปลูกพืช (Grow Channel)*
* เป็นท่อกลวงกันน้ำ ใช้วางถ้วยปลูก (net pot)
* ติดตั้งเอียงเล็กน้อย (ประมาณ 2-6 ซม.) เพื่อให้น้ำไหลผ่านได้ดี

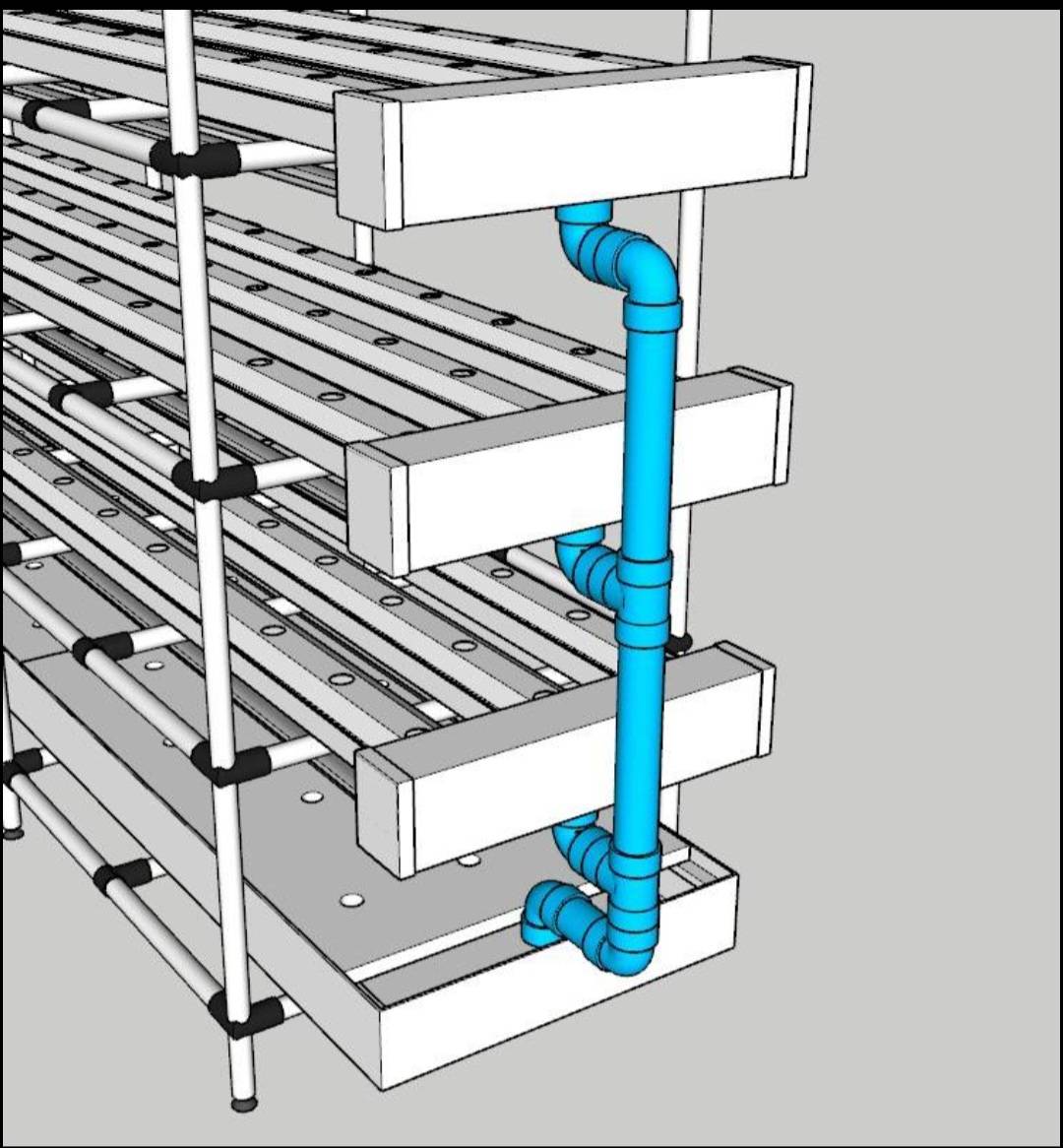

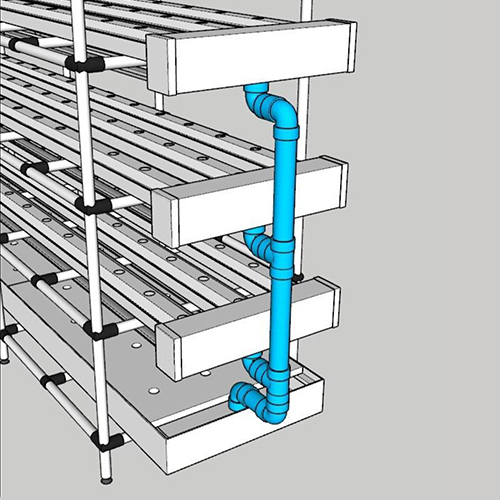

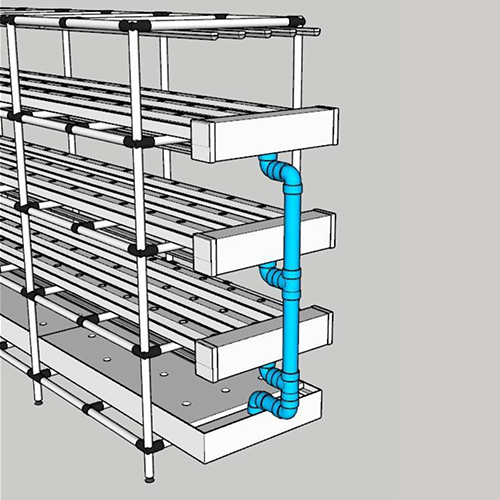

* ปลายรางมีช่องรับน้ำเข้า และปลายอีกด้านเชื่อมกับตัวรับน้ำออก
* แต่ละรางสามารถเชื่อมต่อกันเป็นระบบแบบไหลผ่านต่อเนื่อง

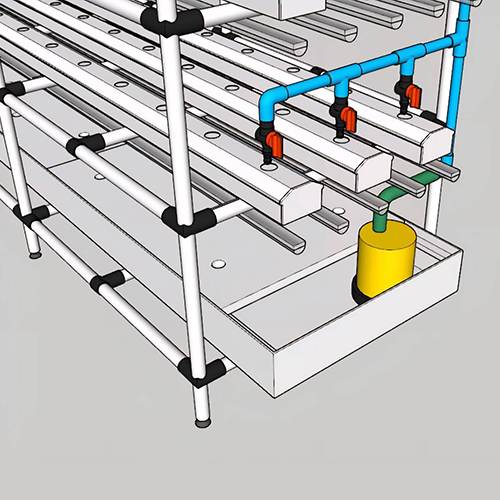

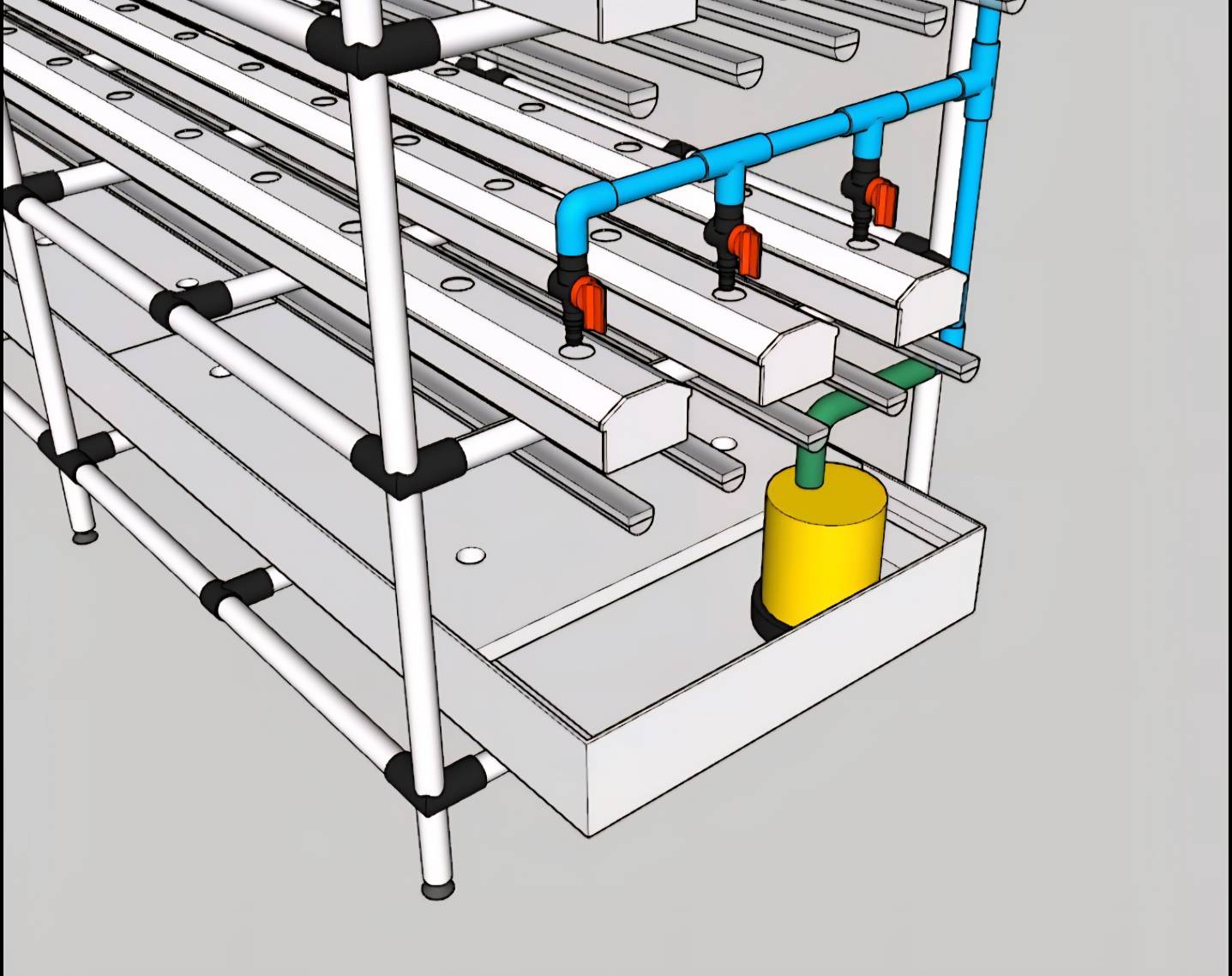

3. *ถาดรองรับน้ำ (Water Tray)*
* วางอยู่ด้านล่างสุดของระบบ ใช้เก็บน้ำหรือสารละลายธาตุอาหาร
* รองรับการติดตั้ง *ปั๊มน้ำ* สำหรับดูดน้ำกลับขึ้นไปยังรางปลูก
* มีรูระบายน้ำทิ้งและรูระบายน้ำส่วนเกิน พร้อมอุปกรณ์ควบคุมการไหลของน้ำ
* บางรุ่นอาจเพิ่ม “**แผ่นปลูกลอยน้ำ**” สำหรับปลูกพืชได้อีกแบบหนึ่ง
4. *ปั๊มน้ำ (Water Pump)*

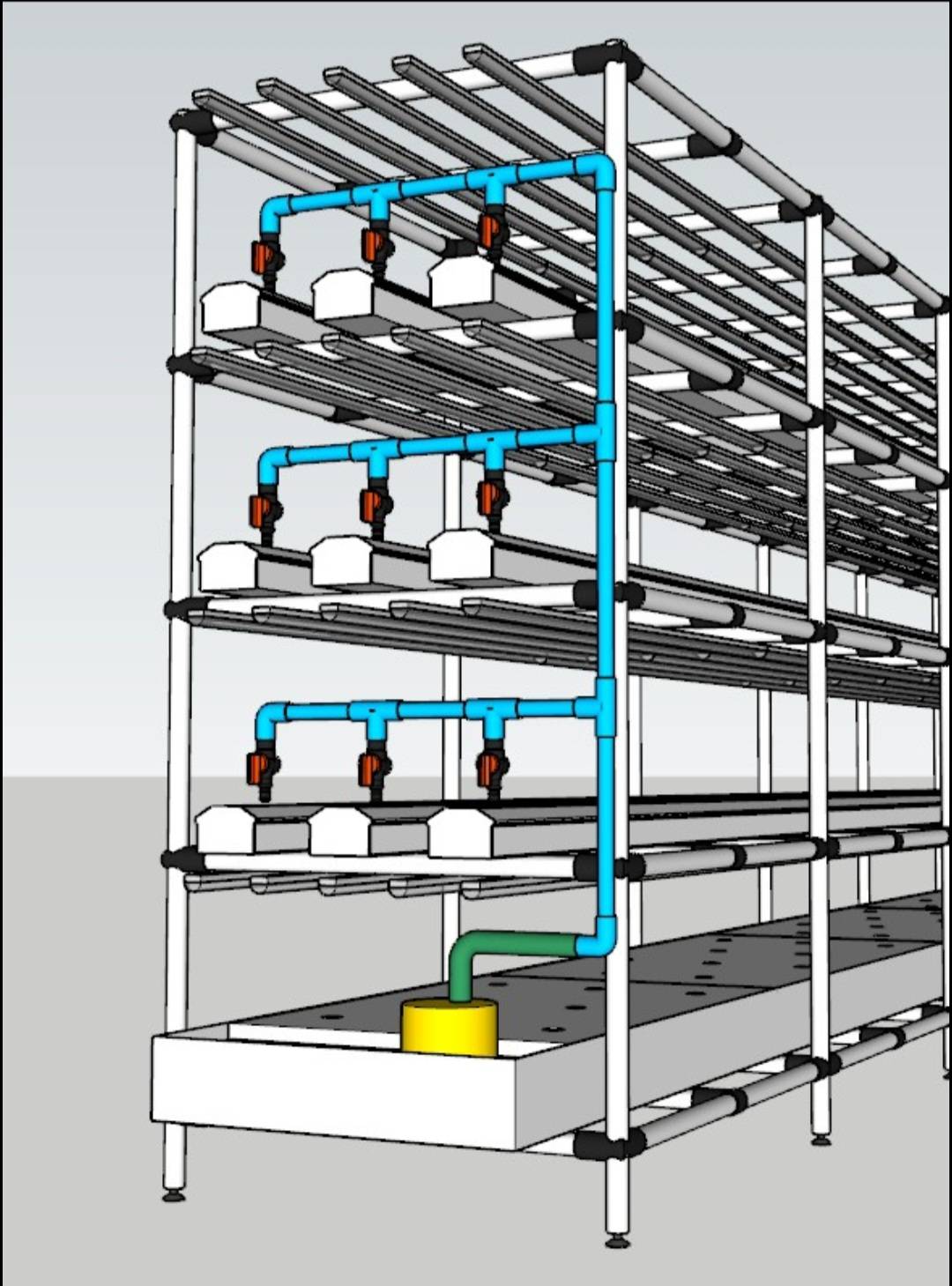

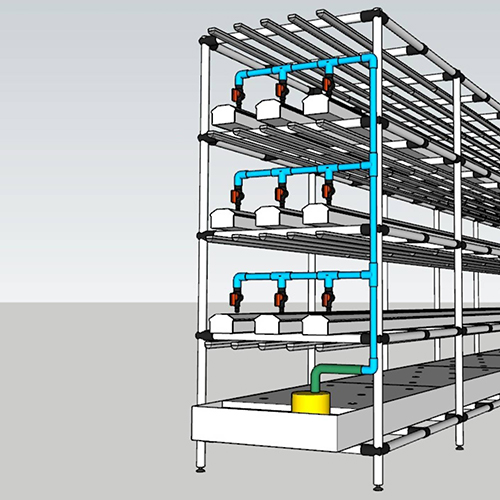

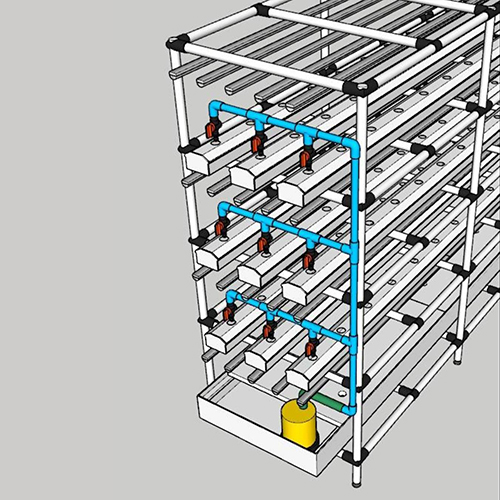

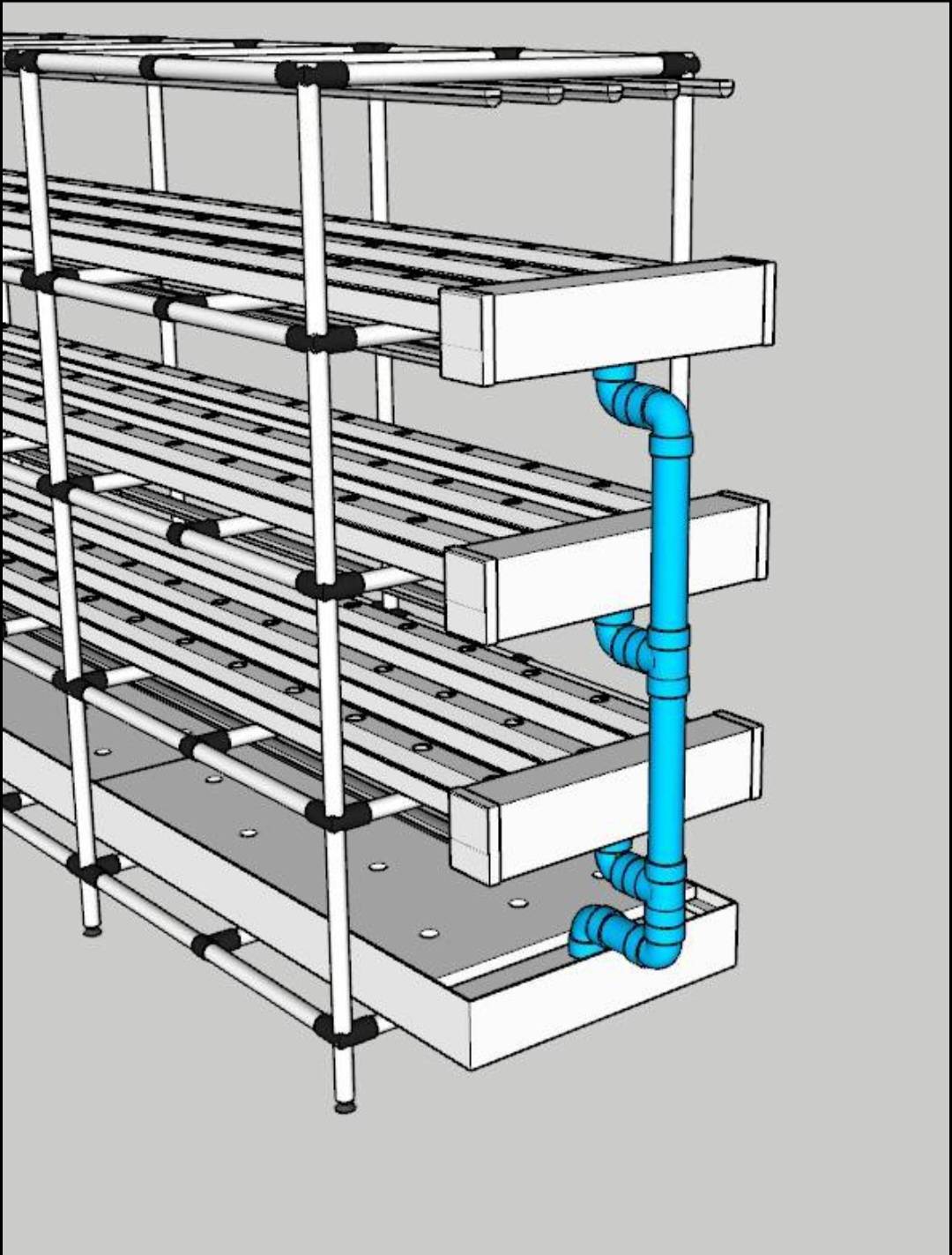

* ใช้ดูดน้ำจากถาดล่างไปยังรางปลูกด้านบนผ่านระบบท่อแนวตั้ง
* แนะนำให้ใช้ *ปั๊มจุ่มหรือปั๊มแช่* เพราะใช้งานง่าย ติดตั้งในถาดน้ำได้เลย

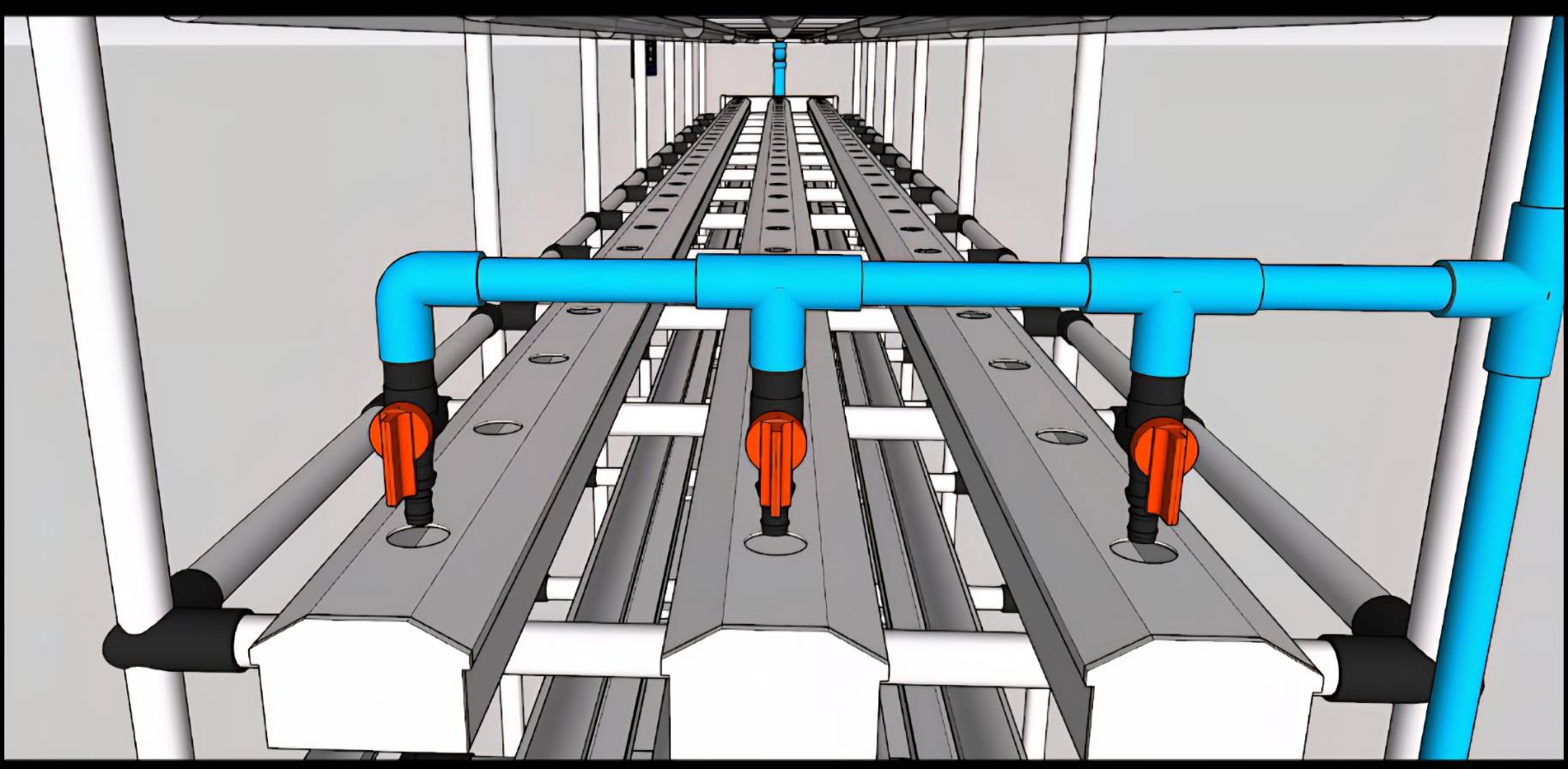

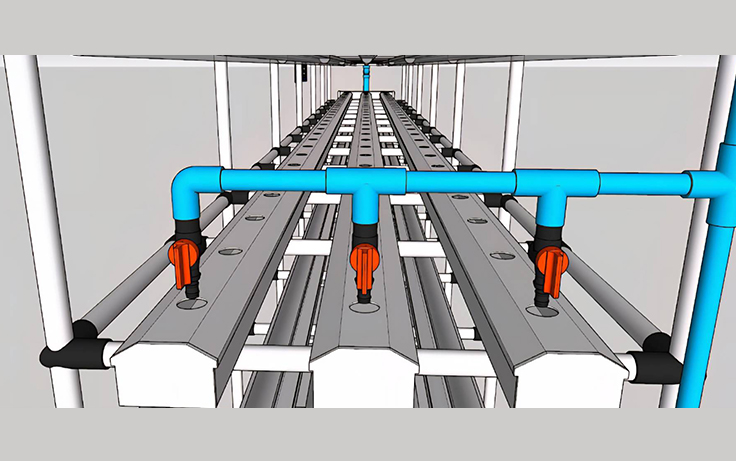

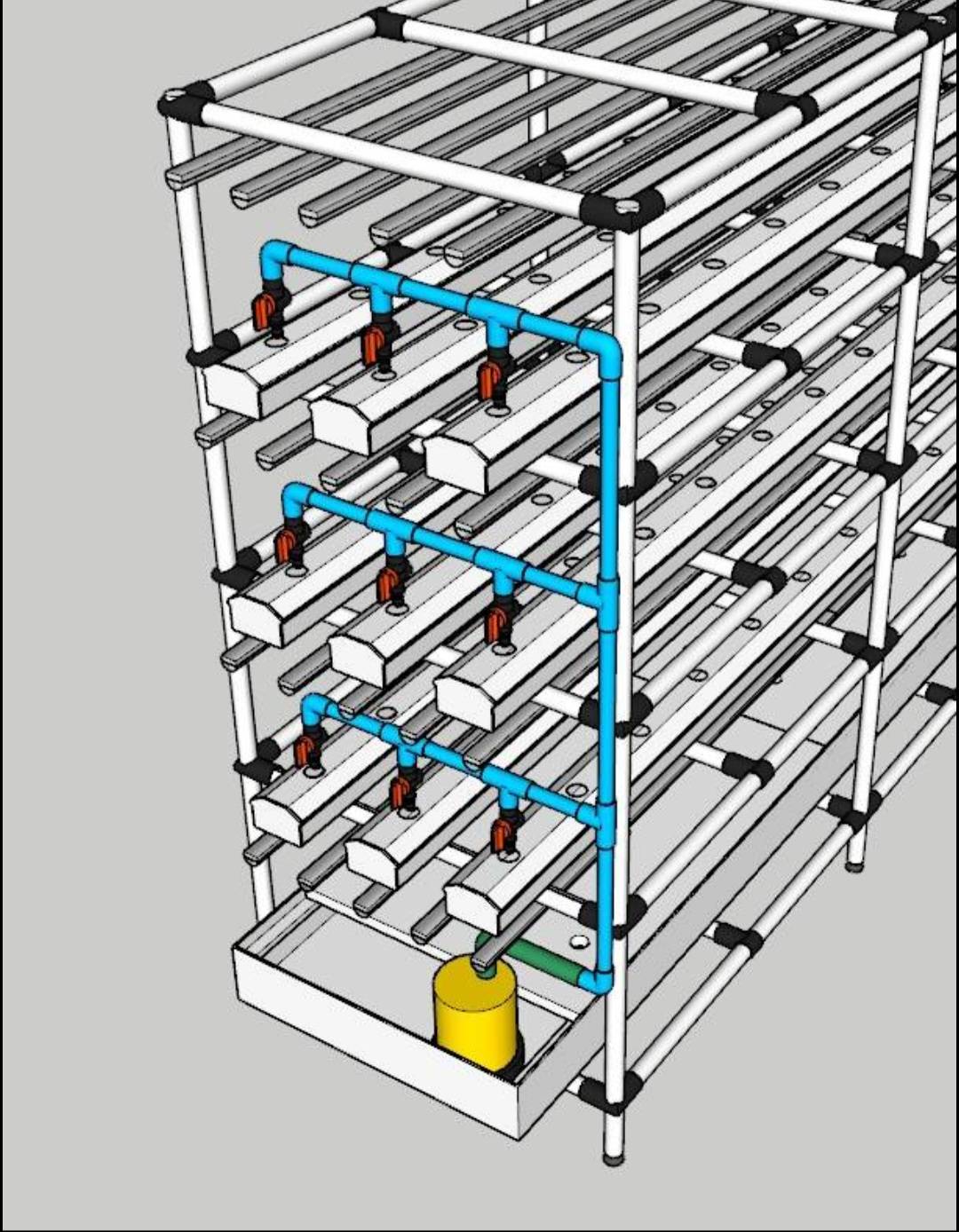

* ระบบท่อน้ำจะมีท่อแยกไปยังแต่ละชั้น พร้อมวาล์วปรับความแรงของน้ำ
5. *ระบบให้แสงเทียม (Grow Light)*
* ติดตั้งอยู่ใต้แต่ละชั้น เพื่อส่องให้พืชชั้นล่าง
* ใช้หลอด *LED แสงขาว* (ความยาวคลื่น 400-700 นาโนเมตร)
* ความเข้มแสง (PPFD) ที่เหมาะสมอยู่ในช่วง *150-250 µmol/m²/s* ซึ่งเป็นช่วงที่พืชใช้ในการสังเคราะห์แสงได้ดีที่สุด
* หลอดไฟติดตั้งในฝาครอบใส กันน้ำได้ เพื่อความปลอดภัย
ระบบการทำงานโดยรวม
1. *น้ำผสมสารอาหาร* จะถูกรวบรวมไว้ที่ถาดรองรับน้ำด้านล่าง
2. *ปั๊มน้ำ* จะดูดน้ำขึ้นไปสู่รางปลูกด้านบน
3. น้ำจะไหลผ่านแต่ละราง ป้อนน้ำให้ต้นพืช และไหลกลับลงถาดล่าง
4. ระบบ *แสงเทียม LED* จะให้แสงที่จำเป็นต่อการสังเคราะห์แสงของพืช
5. มีระบบ *วาล์วควบคุมการไหล* และช่องระบายน้ำส่วนเกินเพื่อให้ปลอดภัย
จุดเด่นของระบบนี้
* ปลูกพืชได้หลายชั้นในพื้นที่จำกัด
* ใช้งานในอาคารหรือพื้นที่ไร้แสงธรรมชาติได้
* ควบคุมการให้น้ำและแสงได้แม่นยำ
* เคลื่อนย้ายสะดวกด้วยล้อเลื่อน
* มีระบบน้ำหมุนเวียนและประหยัดน้ำ
